SIMBOLI E SCHEMI ELETTRICI

SIMBOLI ELETTRICI



Gli schemi elettrici mostrano come i componenti elettronici sono collegati tra loro.
Ogni componente è rappresentato da un simbolo. Di seguito ne sono rappresentati alcuni.









SCHEMI ELETTRICI

Gli schemi elettrici mostrano i collegamenti tra i componenti nel modo più chiaro possibile con linee rette rappresentanti i collegamenti elettrici.

Per leggere uno schema è sufficiente seguire i collegamenti tra i vari componenti, concentrandosi sulle connessioni e non sulle posizioni dei componenti.

I collegamenti tra i terminali dei componenti vengono rappresentati a mezzo di linee. Una linea rappresenta in pratica l'unione elettrica tra due punti.

Nel seguente filmato vediamo come si realizza lo schema elettrico di un semplice circuito formato da tre componenti






Di seguito trovate due esempi.

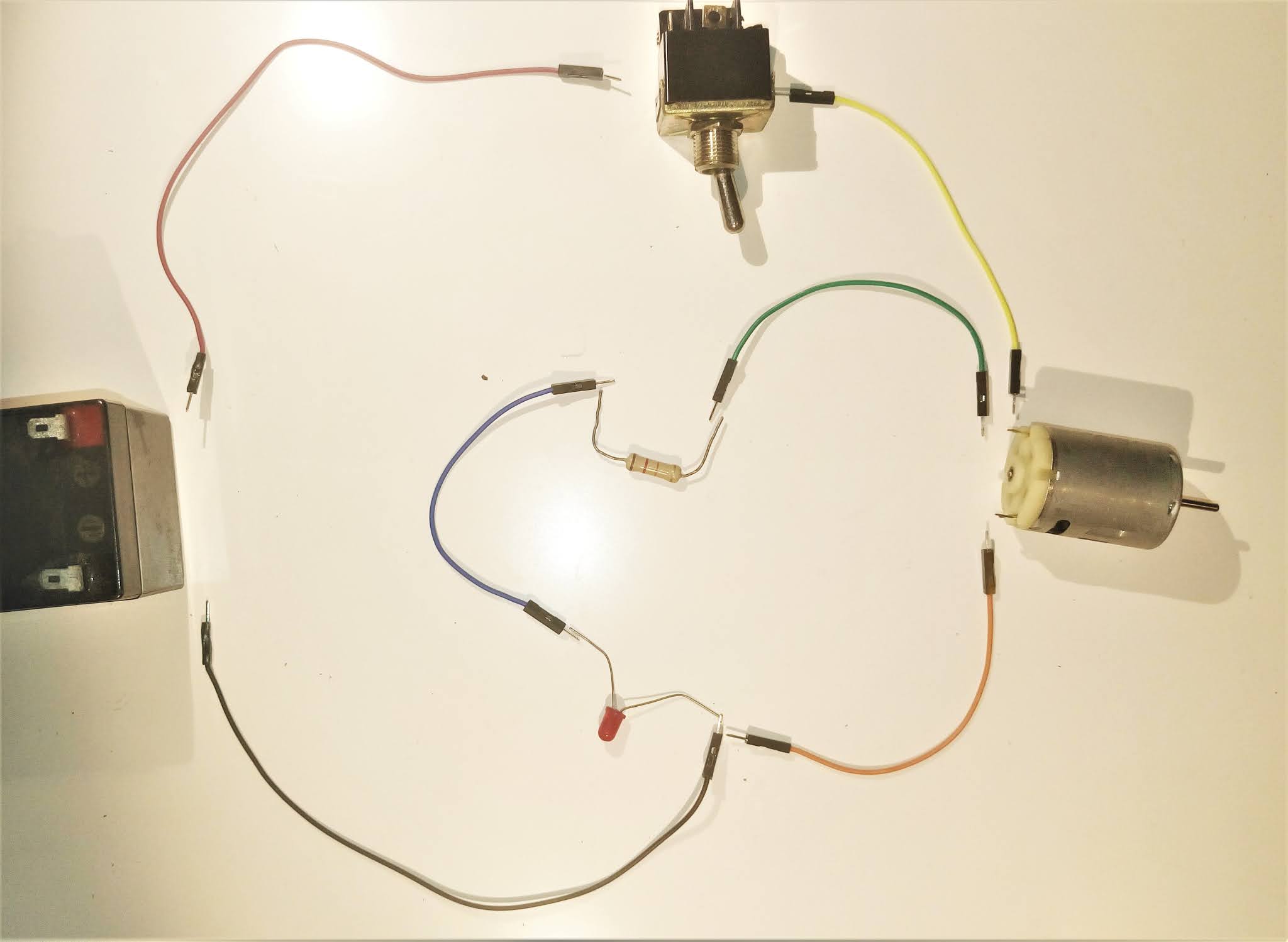

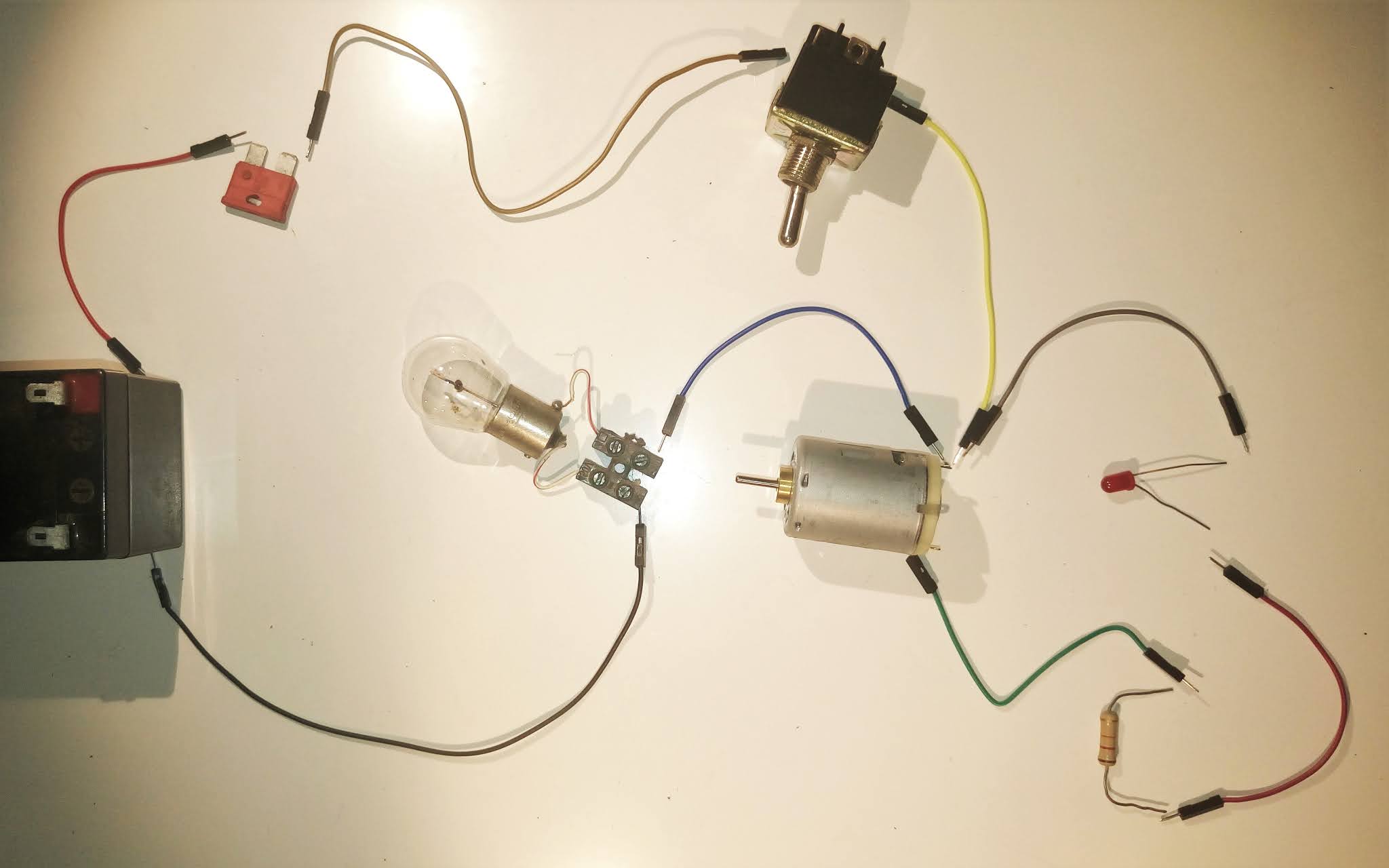

  Esercitarsi sui seguenti circuiti disegnando lo schema elettrico



circuito 1


circuito 2

circuito 3

circuito 4


circuito 5



circuito 6


circuito 7




circuito 8






circuito 9



circuito 10



Esempi di circuiti

In figura è riportato lo schema elettrico completo del circuito integrato 555. Come chiaramente risulta dal disegno, risulta essere costituito da ben 24 transistor al silicio di tipo PNP ed NPN e da 16 resistori.






Esempio di circuito elementare di un amplificatore audio
