TRASMISSIONE CON RUOTE DENTATE
(primo esempio)
Disegnare i singoli componenti smontati
Disegno tecnico e descrizione tridimensionale di tutti i pezzi
Pezzo n.1 Albero o Alberello
Pezzo n.2 Cuscinetto a rulli conici
Pezzo n.3 Disco porta guarnizione
Pezzo n.4 Vite
Pezzo n.5 Anello distanziatore
Pezzo n.6 Guarnizione (paraolio)
Pezzo n.7 Linguetta
Pezzo n.8 Ruota dentata conica
(nella foto una coppia)
Pezzo n.9 Rosetta (rondella)
Pezzo n.10 Dado esagonale

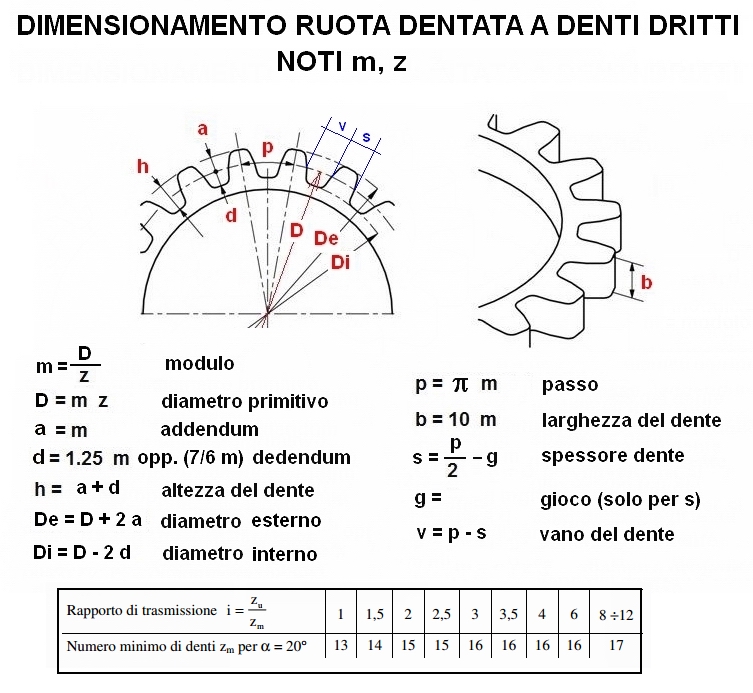

Pezzo n.11 Ruota dentata cilindrica
larghezza ruota: b=15mm
modulo: m=2
numero denti: z=30
Pezzo n.12 Anello elastico
