GIUNTO

I giunti sono degli organi meccanici utilizzati per realizzare il collegamento fisso tra due alberi o tra un albero ed un altro componente rotante.
La funzione svolta da un giunto è quella di assicurare la corretta rotazione degli elementi collegati e la completa trasmissione del moto rotatorio.



giunto rigido

I giunti rigidi (come quello sotto disegnato) realizzano un collegamento rigido tra gli alberi. Gli alberi collegati devono essere perfettamente coassiali e allineati. I giunti rigidi vanno utilizzati solo nel caso di alberi precisamente allineati. In presenza di disallineamenti  la rigidezza del giunto fa nascere delle sovrasollecitazioni molto forti.

 Disegno meccanico di un giunto rigido

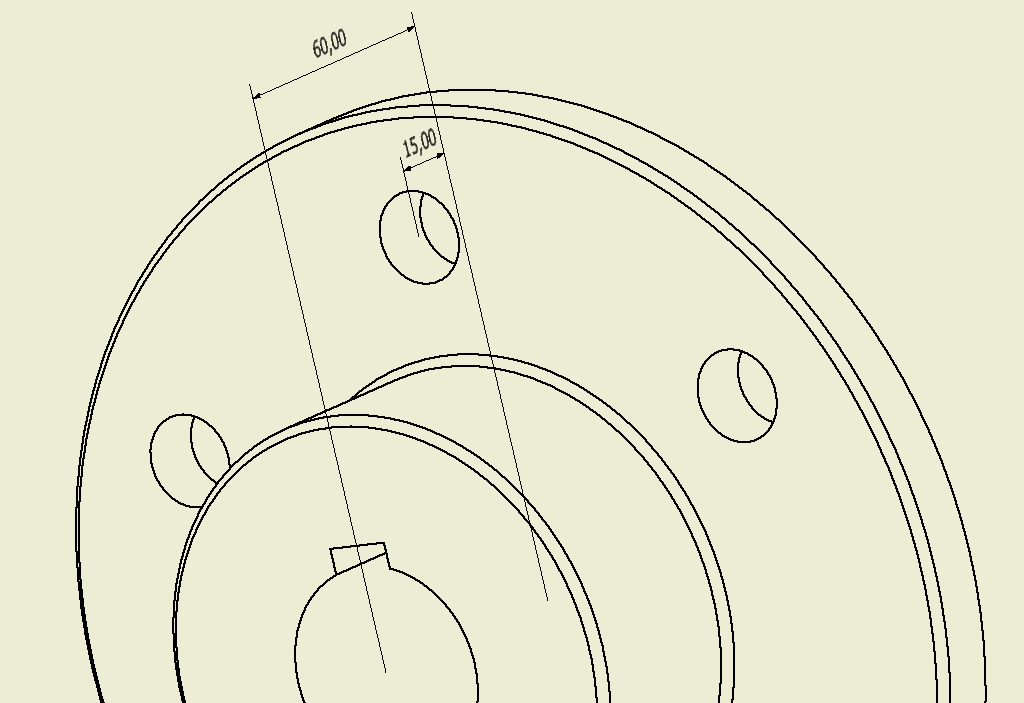

DISCO

disegnare la sezione AA del disco



vista in sezione del disco

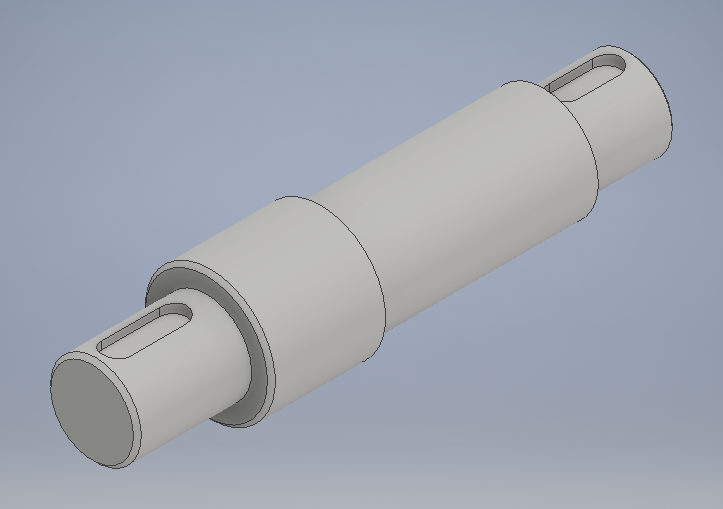

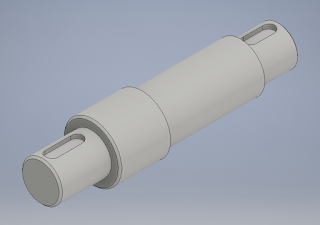

 ALBERO

disegnare la sezione BB dell'albero

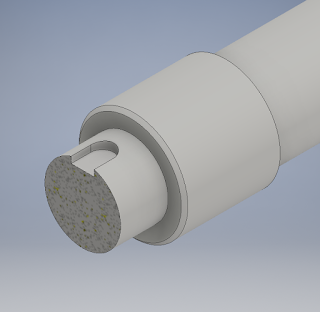

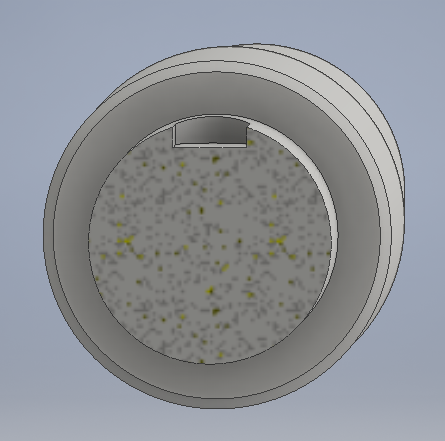

vista in sezione dell'albero

 LINGUETTA

La linguetta è un organo di collegamento di forma prismatica (barretta a sezione rettangolare) che viene inserita in una cava ricavata in parte sull’albero e in parte nel mozzo del disco.

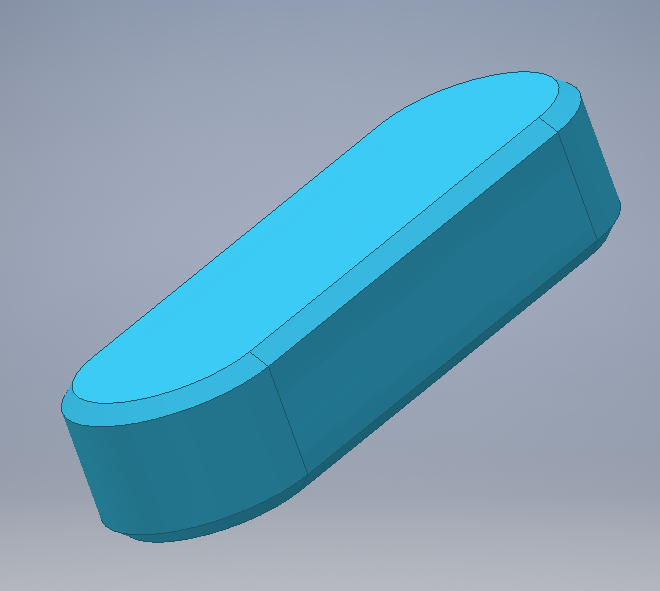

linguetta

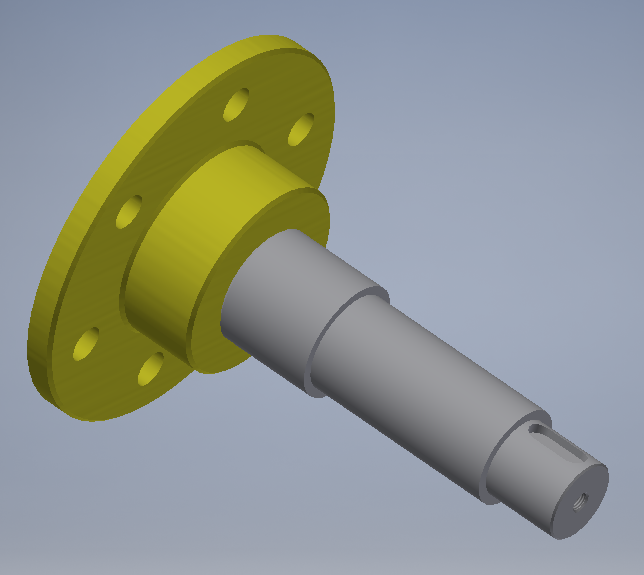

Disegno di insieme

(disegno che rappresenta i componenti di un insieme nella loro posizione reciproca)

Eseguire il disegno di insieme in sezione.

Ricordare che l'albero non si seziona, ma si esegue una  sezione  parziale,  detta  anche strappo. Queste si  utilizzano  in  pezzi  in  cui  bisogna mettere in evidenza zone interne di limitata estensione. Le  sezioni  parziali  sono  delimitate  dai  contorni  dell’oggetto  e  da  una  linea continua fine irregolare.
